HT7167.pdf

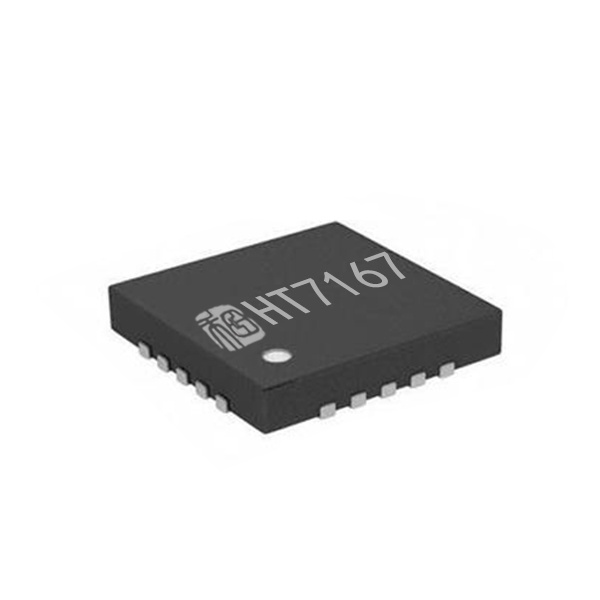

申请样品HT7167是一款高功率、全集成升压转换器，带有负载关断功能的栅极驱动，集成16mΩ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案。
HT7167具有2.7V至13V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备12A开关电流能力，并且能够提供13V的输出电压。
HT7167采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，HT7167工作在PWM 模式。在轻负载条件下，该器件可通过MODE引脚选择下列两种工作模式之一。一种是可提高效率的PFM模式；另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。PWM模式下，HT7167的开关频率可通过外部电阻调节，支持200kHz至1.4MHz的范围。
HT7167还支持可编程的软启动，以及可调节的开关峰值电流限制。另外，HT7167集成了输出关断功能的栅极驱动，在SD状态，可完全断开输入电源。
此外，该器件还提供有14V输出过压保护、逐周期过流保护和热关断保护
|
特点
|
应用
|
| 产品型号 | 功能介绍 | 封装形式 | 工作电压 | 备注 | 兼容型号 |
|---|---|---|---|---|---|
| MIX6201 | 电源管理芯片 Boost Controller Vin：3.0-7.0 ＜10A 外置MOS 输出：VDD-24 | SOT23-6 | 3.0 - 7.0V | 效率95% | |
| MIX6003 | 电源管理芯片 4.5A boost Vin:3.0 - 6.5 V 输出电压：VDD-7V 典型运用功率5-10W | SOT23-6 | 3.0 - 6.0V | 效率92% | |
| MIX6001 | 电源管理芯片 6A boost Vin:3.0 - 7.0 V 输出电压：Vdd-8V 典型功率5-12W | ESOP8 | 3.0 - 6.0V | 效率92% | |
| HT8903 | 异步升压 9V, 7A高效异步升压转换器 | SOP8L-PP | VIN：2.5V-8.5V | ||
| HT7178 | 升压IC 带输出关断的20V,14A全集成同步升压转换器 | DFN20L，4.5mm*3.5mm | VPIN：2.7V-20V | ||
| HT71678 | 升压IC 带音频检测的12A自适应H类同步多段升压转换器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-12.2V | ||
| HT7167 | 升压IC 带输出关断的13V,12A全集成同步升压转换器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-13V | ||
| HT7166 | 升压IC 13V,10A全集成同步升压转换器 | SOP8-PP | VIN：2.7V-13V | VOUT：4.5V-13V |
