1：概述

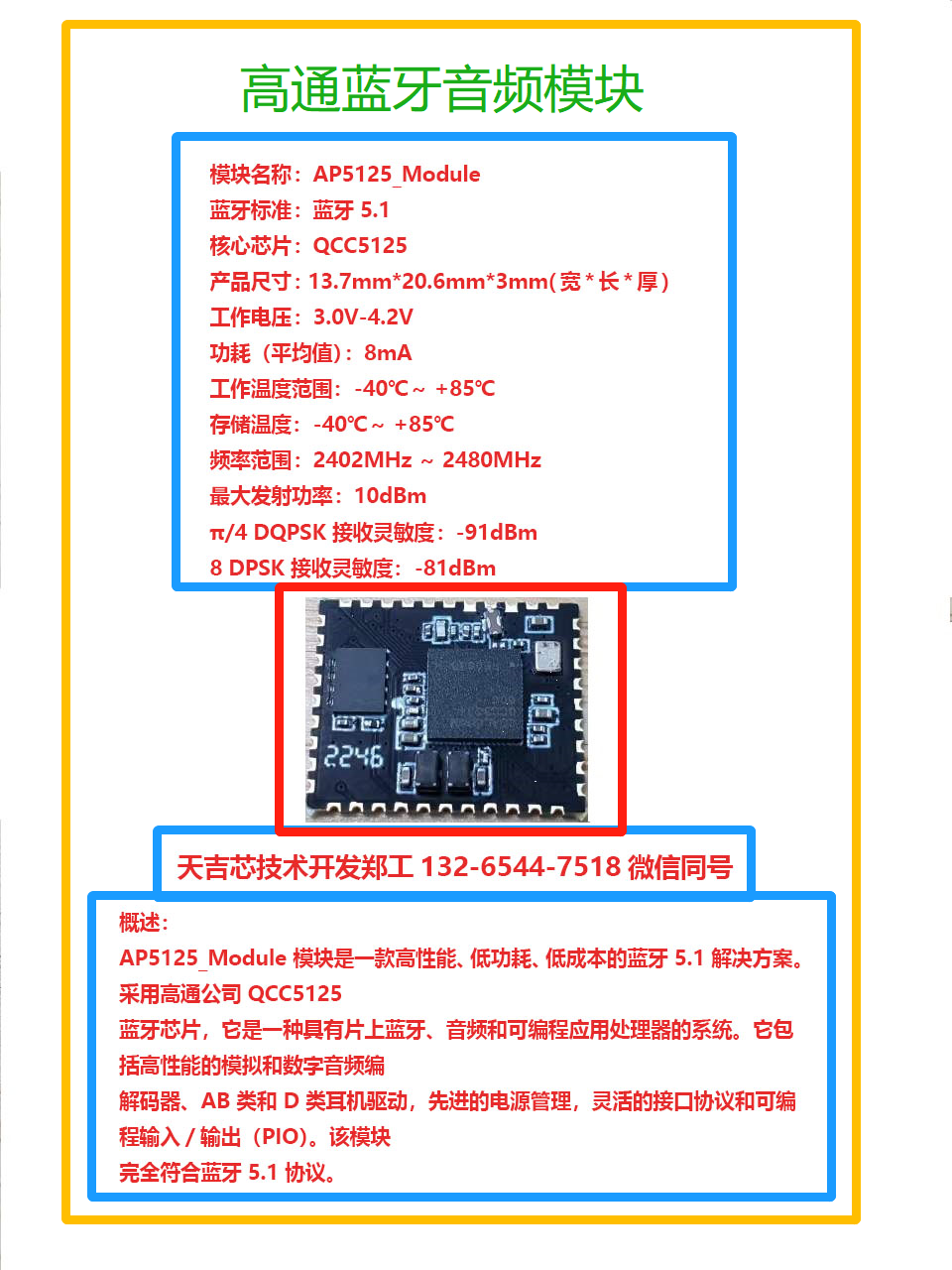

AP5125_Module 模块是一款高性能、低功耗、低成本的蓝牙 5.1 解决方案。采用高通公司 QCC5125
蓝牙芯片，它是一种具有片上蓝牙、音频和可编程应用处理器的系统。它包括高性能的模拟和数字音频编
解码器、AB 类和 D 类耳机驱动，先进的电源管理，灵活的接口协议和可编程输入/输出（PIO）。该模块
完全符合蓝牙 5.1 协议。
2：特点及应用
特点
■蓝牙 5.1 协议
■射频功率级别 II 级
■包含传统蓝牙模式和低功耗蓝牙模式 BLE
■四核处理器架构
■高性能 Bluetooth®立体声音频 Soc
■双核 Qualcomm®Kaliimba DSP 音频系统
■32/80MHz 应用开发处理器
■内置 16Mb 闪存，扩展接口可外接最大 64Mb SPI 闪存
■高性能 24 位立体声音频接口
■数字和模拟话筒接口
■串行接口：UART、(l2C/SPI）、USB 2.0
■192kHz 24 位 I2S 和 SPDIF 接口，支持本地 MCLK
■采用高通最新的 CVC8.0 语音增强技术实行降噪及回音消除
■支持 A2DP1.2，AVRCP1.4，HFP1.6（包含支持 WBS 和 mSBC），HSP1.2 等
■内置 16 位立体声编解码器，数模转换信噪比 95dBAirPoNetworks Technology / AP5125
3
■支持 Qualcomm TrueWireless 立体声和 Qualcomm TrueWireless 立体声增强
■集成电池充电器
■差分输出模式，支持 AB 类、D 类(默认 Class AB)
■支持 SBC，AAC，aptX, aptX-Adaptive，aptX-LL，aptX-HD，aptX-Adaptive, LHDC，
LDAC 等多种音频传输格式
注 1：本模块 CVC8.0 通话功能需要单独支付 Qualcomm 相关的 license 费用
2：本模块 aptX aptX-Adaptive aptx-LL aptx-HD aptX-Adaptive 需要支付 Qualcomm 相关
license 费用
3：LHDC 需要支付相关 license 费用，可协助申请 Hi-Res Wireless 小金标
4：LDAC 不含 Hi-Res Wireless 小金标 license 费用
■支持 USB Audio 功能，采样率最高 24Bit 96K
应用
■高品质顶级立体声无线耳机
■高保真音箱、音响
■电视无线音响系统
■游戏耳机
■便携式蓝牙立体声扬声器
■蓝牙汽车影音
优势
■支持 I2S SPDIF 输出
■蓝牙传输支持 aptX-HD (24 位 48K 采样率)协议，aptX-Adaptive (高通蓝牙自适应协议，可以适
配游戏场景和高品质音乐播放场景) LHDC（24 位 96K 采样率）LDAC (最高 32 位 96K 采样率)
