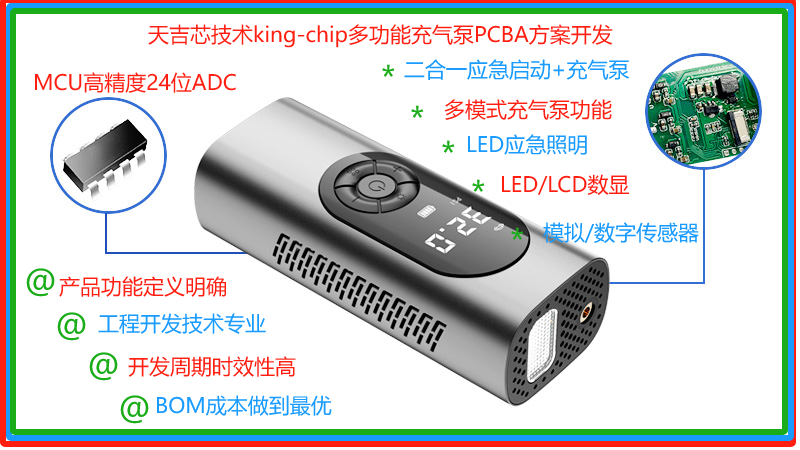

电动充气泵方案，多种充气模式的充气泵方案

汽车为什么会需要电动充气泵呢？其实是由于乘用车中没有供气源，所以就必需充气泵来给避震器供气。

电动充气泵是为了保障汽车车胎对汽车的行驶安全所配备的，防止遇上紧急问题时没有解决方案，同时也可以检测轮胎胎压。

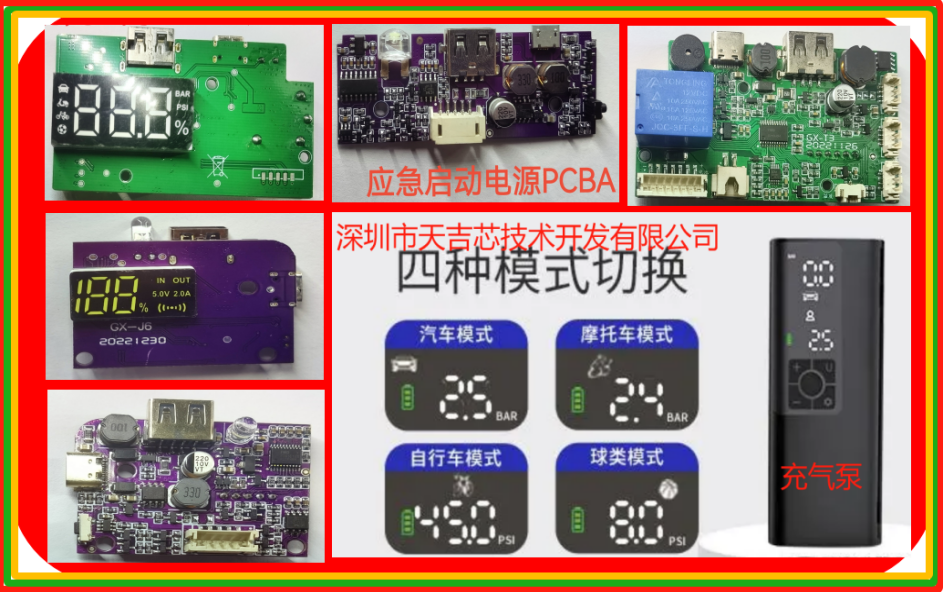

电动充气泵方案具有多种充气模式设定，小到篮球大到汽车等都能够满足其充气需求，共有四种模式充气，分别为篮球、自行车、摩托车、汽车四种充气模式；

同时它具备充满即停的智能化功能设计，无需人为检测和看守，因为在电动充气泵方案中有过充过放这个参数设定，当气压到达一定的值之后充气泵就会自动停止充气，保证充气泵的使用寿命。

电动充气泵方案中设定三种压力单位任意切换，它们分别是PSI, BAR, KPA；可以根据个人习惯切换自己常用的压力单位。

为了方便夜晚或者光照不是特别充足的天气环境使用，电动充气泵方案中设计了带有照明灯控制的功能，方便用户及时在黑夜也能准确找到车胎气嘴快速充气。

除此之外，电动充气泵方案还具备全自动控制、安全保护功能和智能气压感应开机，提高充气泵的可靠性和寿命。

电动充气泵方案的压力传感器采用的是DSH700B。这是一款气压传感器芯片，量程为0-700kpa，主要使用在充气泵及压力表等产品上面。其芯片小体积、真空绝压封装的低量程芯片 ,芯片具有恒流/恒压驱动等功能特征。

产品方案设计的初衷和最终目的都是为了让用户拥有更好的体验和更人性化的服务。在电子产品方案设计这一块，工程师们也是奔着这个方向不断地优化方案功能和性能，从以前的一个大气缸带有线电源必须差点使用，到现在像一个小盒子大小携带方便不占空间，这是科技的进步，也是无数个工程师默默耕耘的结果。

所以不论是电动充气泵方案还是其他的电子产品设计，里面都藏着无数个技术人员为世界做的改变，可能只是一小点，但汇聚起来就是一片汪洋大海。

电动充气泵方案，又不仅仅只是电动充气泵方案。

深圳天吉芯技术king-chip从事Microchip ATMEL MaxTouch 电容触摸屏解决方案，承接5-45寸电容触摸屏TP模组设计研发以及调试等工作，有ATMXT336UD ，ATMXT336U，ATMXT640，ATMXT641，ATMXT1066，ATMXT874，ATMXT2925等主流型号项目。

深圳天吉芯技术king-chip（单片机TJX58GTRX芯片）在无线音频方案领域有：2.4G/5.8G无线音频传输方案有近10年定制开发经验。5.8G模块的研发已经推出多款高质量产品，如5.8G电吉他无线收发器PCBA方案开发，5.8G游戏耳机双向无线传输PCBA方案开发，5.8G无线直播监听耳机pcba方案开发。针对无线监听耳机上述所提到高低频、失真、延时等问题，同时天吉芯有着优势的AKM的音频编解码芯片 ADC, DAC ，CODEC ，DSP的供应链，以达到更好的产品配合。公司工程承接各类具有独特灵感的项目开发MCU单片机软件和硬件开发（多功能汽车电动充气泵数显LED/LCD PCBA方案采用天吉芯技术充气泵单片机TJX8F003芯片，带汽车应急启动电源充气泵数显LED/LCD PCBA方案，汽车应急启动电源数显LED/LCD PCBA方案等）。

充气泵方案｜便携式充气泵方案

便携车载充气泵方案的使用范围其实不仅仅是汽车轮胎，它在设计时工程师选取高性能和存储芯片，可实现汽车轮胎、篮球、自行车、摩托车、零模式等多种场景应用。其原理便是通过马达运转工作，当抽气时连通器的阀门被大气的气压冲开，气体进入气筒中；当向轮胎打气时，阀门又被气筒的气压关闭，所以气体由此进入轮胎中。这其实就是利用大气压的原理来充气。以下是便携车载充气泵方案的功能设计介绍。

深圳天吉芯技术king-chip从事Microchip ATMEL MaxTouch 电容触摸屏解决方案，承接5-45寸电容触摸屏TP模组设计研发以及调试等工作，有ATMXT336UD ，ATMXT336U，ATMXT640，ATMXT641，ATMXT1066，ATMXT874，ATMXT2925等主流型号项目。

深圳天吉芯技术king-chip（单片机TJX58GTRX芯片）在无线音频方案领域有：2.4G/5.8G无线音频传输方案有近10年定制开发经验。5.8G模块的研发已经推出多款高质量产品，如5.8G电吉他无线收发器PCBA方案开发，5.8G游戏耳机双向无线传输PCBA方案开发，5.8G无线直播监听耳机pcba方案开发。针对无线监听耳机上述所提到高低频、失真、延时等问题，同时天吉芯有着优势的AKM的音频编解码芯片 ADC, DAC ，CODEC ，DSP的供应链，以达到更好的产品配合。公司工程承接各类具有独特灵感的项目开发MCU单片机软件和硬件开发（多功能汽车电动充气泵数显LED/LCD PCBA方案采用天吉芯技术充气泵单片机TJX8F003芯片，带汽车应急启动电源充气泵数显LED/LCD PCBA方案，汽车应急启动电源数显LED/LCD PCBA方案等）。

　　方案名称：便携式充气泵方案

　　方案参数：

　　显示方式：LED/LCD显示，测量和设置同屏显示。

　　测量单位：4个，循环切换顺序PSI、KPA、Bar、Kg/cm2

　　测量范围：

　　3~150PSI;2~1030KPA

　　2~10.30Bar;2~10.50Kg/cm2

　　设置范围：

　　3~120PSI;2~825KPA

　　2~8.25Bar;2~8.45 Kg/cm2

　　测量精度：+1%F.S(+1.5PSI、+10KPA、+0.1Bar、+0.1Kg/cm2)。

　　控制精度：+1%F.S(+1.5PSI、+10KPA、+0.1Bar、+0.1Kg/cm2)

　　测量分辨率：0.5PSI、5KPA、0.05Bar、0.05Kg/cm2

　　设置分辨率：0.5PSI、5KPA、0.05Bar、0.05Kg/cm2

　　电机控制：MOS管、外接锁定开关(充讲关)

　　照明灯控制：12V限流，外接锁定开关

　　记忆功能：掉电不丢失单位和设置值

　　温度范围：芯片工作范围-30~70摄氏度

　　温度补偿：软件温度补偿

　　充气显示：充气过程中显示胎内气压

　　充气补偿：充气到预设值后补偿0.2PSI

　　超量程：超过测量范围，显示Err

　　零点追踪：软件实时追踪

　　按键：3个(SET、+、-)轻触开关

深圳天吉芯技术king-chip从事Microchip ATMEL MaxTouch 电容触摸屏解决方案，承接5-45寸电容触摸屏TP模组设计研发以及调试等工作，有ATMXT336UD ，ATMXT336U，ATMXT640，ATMXT641，ATMXT1066，ATMXT874，ATMXT2925等主流型号项目。

深圳天吉芯技术king-chip（单片机TJX58GTRX芯片）在无线音频方案领域有：2.4G/5.8G无线音频传输方案有近10年定制开发经验。5.8G模块的研发已经推出多款高质量产品，如5.8G电吉他无线收发器PCBA方案开发，5.8G游戏耳机双向无线传输PCBA方案开发，5.8G无线直播监听耳机pcba方案开发。针对无线监听耳机上述所提到高低频、失真、延时等问题，同时天吉芯有着优势的AKM的音频编解码芯片 ADC, DAC ，CODEC ，DSP的供应链，以达到更好的产品配合。公司工程承接各类具有独特灵感的项目开发MCU单片机软件和硬件开发（多功能汽车电动充气泵数显LED/LCD PCBA方案采用天吉芯技术充气泵单片机TJX8F003芯片，带汽车应急启动电源充气泵数显LED/LCD PCBA方案，汽车应急启动电源数显LED/LCD PCBA方案等）。

　　工作原理：

　　该便携式充气泵通过与电源连接，产生较大的气流来快速充气。它采用高效的压缩技术，将空气压缩储存，并通过充气嘴以高压状态释放，从而实现快速而有效的充气。

　　运行原理：

　　首先，将便携式充气泵与12V直流电源连接，打开开关，泵内的压缩机开始工作。当用户将充气嘴插入需要充气的物品时，通过简单的按钮控制，打开压缩机的气流路径。气流被带入泵内，并以高压状态通过充气嘴释放，完成充气过程。当达到预设压力时，充气泵会自动停止。

　　前景：

　　便携式充气泵是一种具有广泛使用前景的产品。它的小巧便携性使其成为户外运动爱好者、露营者、自驾游爱好者、足球、篮球和游泳爱好者等的必备工具。此外，充气泵还可以用于家庭设备，如充气床、充气玩具和充气游泳池等。

深圳天吉芯技术king-chip从事Microchip ATMEL MaxTouch 电容触摸屏解决方案，承接5-45寸电容触摸屏TP模组设计研发以及调试等工作，有ATMXT336UD ，ATMXT336U，ATMXT640，ATMXT641，ATMXT1066，ATMXT874，ATMXT2925等主流型号项目。

深圳天吉芯技术king-chip（单片机TJX58GTRX芯片）在无线音频方案领域有：2.4G/5.8G无线音频传输方案有近10年定制开发经验。5.8G模块的研发已经推出多款高质量产品，如5.8G电吉他无线收发器PCBA方案开发，5.8G游戏耳机双向无线传输PCBA方案开发，5.8G无线直播监听耳机pcba方案开发。针对无线监听耳机上述所提到高低频、失真、延时等问题，同时天吉芯有着优势的AKM的音频编解码芯片 ADC, DAC ，CODEC ，DSP的供应链，以达到更好的产品配合。公司工程承接各类具有独特灵感的项目开发MCU单片机软件和硬件开发（多功能汽车电动充气泵数显LED/LCD PCBA方案采用天吉芯技术充气泵单片机TJX8F003芯片，带汽车应急启动电源充气泵数显LED/LCD PCBA方案，汽车应急启动电源数显LED/LCD PCBA方案等）。　　应用：

　　-汽车轮胎充气：充气泵可以快速充气汽车轮胎，确保行车安全。

　　-自行车充气：在自行车胎跑平时，便携式充气泵能够快速为自行车胎充气。

　　-球类充气：足球、篮球等各类球类爱好者可以使用充气泵为球类充气。

　　-户外用品充气：充气床、充气椅子、充气游泳池等户外用品都可以使用充气泵进行充气。

　　以上就是本款便携式充气泵的产品介绍，介绍了产品参数、工作原理、运行原理、前景和应用，希望对您有所帮助。
