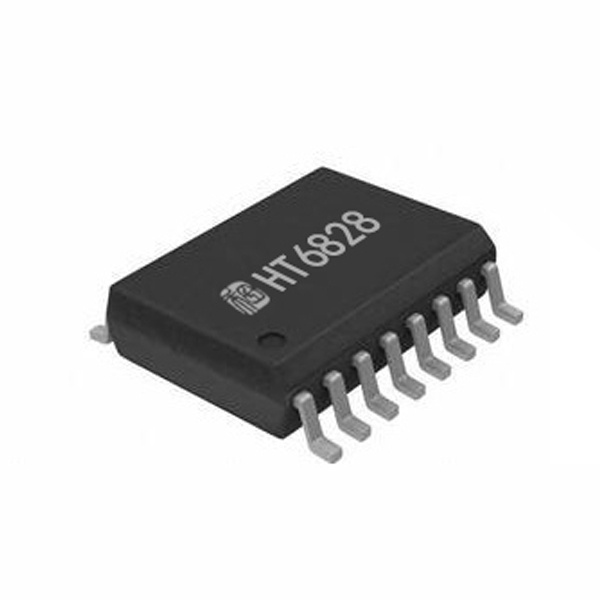

产品名称：HT6828（）
封装形式：SOP16L
兼容型号：
产品功能：D类音频功放 2X4.7W防削顶在6.5V电源，10% THD+N，4Ω负载条件下
资料下载：HT6828.pdf
在线客服：
郑主管1585749762
无线音频方案专线1299968664
采购商务专线1967783230
商务专线13265447518
申请样品：申请样品

详细介绍

HT6828

4.7W防削顶双声道D类音频功率放大器

HT6828是一款低EMI的，防削顶失真的，双声道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W×2的功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。

HT6828的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。

HT6828具有独有的电磁辐射（EMI）抑制技术和优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远在FCC Part15 Class B 标准之下，不仅避免了干扰其他敏感电路还降低了系统设计难度。

HT6828内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6828内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

・

・防削顶失真功能(Anti-Clipping Function, ACF)

・优异的全带宽EMI抑制性能

・免滤波器数字调制，直接驱动扬声器

・输出功率

1.40W (VDD=3.6V, RL=4Ω, THD+N=10%)

2.80W (VDD=5.0V, RL=4Ω, THD+N=10%)

4.70W (VDD=6.5V, RL=4Ω, THD+N=10%)

・高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)

・低静态电流

Input AC Grounded, Without Load

5.0mA (VDD=3.6V)

6.5mA (VDD=5.0V)

8.0mA (VDD=6.5V)

・低关断电流：＜1µA (Input AC Grounded, Without Load)

・过流保护及自动恢复功能

・过热保护功能

・欠压异常保护功能

・无铅无卤封装，SOP16L

应用

便携式音箱
USB音箱
iphone/ipod/MP3 docking
平板电脑
PMP/MP4/MP5播放器
导航仪GPS
便携式游戏机・手机
