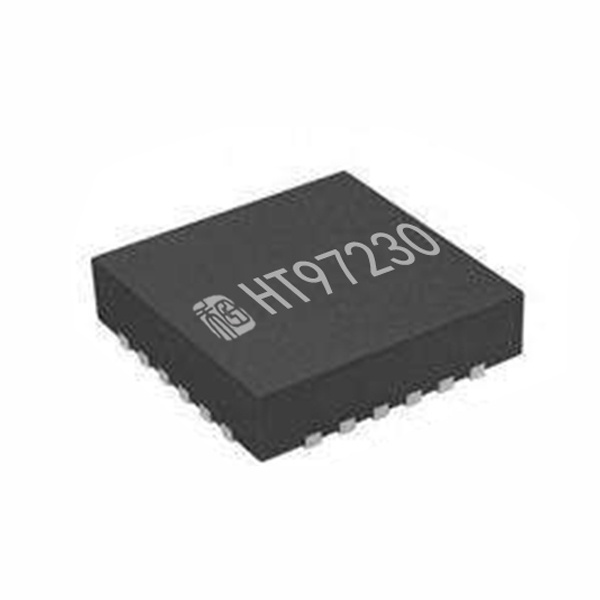

产品名称：HT97230（）
封装形式：QFN24L-PP 4mm*4mm
兼容型号：
产品功能：耳放IC 带有3D环绕和低音增强的125mW免输出耦合电容立体声线路驱动器
资料下载：HT97230.pdf
在线客服：
郑主管1585749762
无线音频方案专线1299968664
采购商务专线1967783230
商务专线13265447518
申请样品：申请样品

详细介绍

HT97230

带有3D环绕和低音增强的125mW免输出耦合电容立体声线路驱动器/耳机放大器

HT97230为差分输入、可直接输出的线路驱动器/耳机放大器。5V供电时，器件为1kΩ负载提供3VRMS输出驱动；3.3V供电时，为600Ω负载提供2VRMS输出驱动。5V供电时，器件为32Ω耳机负载提供125mW驱动。IC具有6dB内部固定增益，也可利用外部电阻设置增益（目前仅提供外部电阻设置增益版本，其他版本需预定）。IC在整个音频频带内提供优异的THD+N。

HT97230有两个不同开启时间(tON)版本，版本A、C和E的导通时间tON为5.5ms，用于耳机驱动；B和D则具有130ms的tON，用于机顶盒设计（目前仅提供A版本，其他版本需预定）。内部电荷泵对输入电源反相，产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电，双极性供电使得输出偏置在零电位，省去了大尺寸、容易引入失真的输出耦合电容。ICSD开关时没有咔嗒/噼噗声。

HT97230具有3D环绕模式，能够在立体声耳机上创造3D环绕声的感觉。HT97220还有具有低音增强模式，可依据耳机频响特性，对某个频段的低音进行不同程度的提升增强，达到低音增强的效果。

HT97230提供无铅无卤QFN24L-PP封装，提供QFN20L-PP封装的定制需求。

特点

3D环绕可调
低音增强可调
耳机输出无需隔直电容，节省空间和成本，并保证完整低音
卓越的低频保真度
业界首次消除开关SD的click-pop声
非凡的失真水平，THD+N最低至0.001%
出众的噪声信噪比，VN: 7uV, SNR：112dB
支持全差分输入和单端输入
输出能力：125mW (fIN = 1kHz, VDD=5V, RL=32Ω, THD+N=1%);

3Vrms (fIN = 1kHz, VDD=5V, RL=1kΩ, THD+N<0.1%);

2Vrms (fIN = 1kHz, VDD=5V, RL=600Ω, THD+N<0.1%);
极度精简外围，QFN24L-PP 4mm*4mm封装

应用

蓝牙耳机
智能手机
音响，DVD
平板/笔记本电脑
机顶盒
便携式游戏机
